การใช้กล้องวัดมุม (Theodolite) ในงานก่อสร้างอาคาร

 การใช้กล้องวัดมุม (Theodolite) ในงานก่อสร้างอาคาร

   การใช้กล้องวัดมุม (Theodolite) ใน งานก่อสร้างอาคาร เป็นเครื่องมือสำคัญที่ช่วยให้การวางแนวอาคาร, ตรวจสอบแนวดิ่ง, แนวราบ และควบคุมตำแหน่งจุดต่าง ๆ ได้อย่างแม่นยำ ซึ่งจำเป็นมากตั้งแต่ขั้นตอนก่อสร้างฐานรากจนถึงงานโครงสร้างชั้นบนสุด

 บทบาทของกล้องวัดมุมในงานก่อสร้างอาคาร

• ใช้กล้องวัดมุมช่วย กำหนดจุดหลัก (Grid Line) ของโครงสร้างตามแบบ
• วัดมุมฉาก 90° เพื่อวางตำแหน่งผนัง, เสา, หรือฐานราก
• ช่วยวางระยะห่างระหว่างเสาได้แม่นยำตามแบบ

2. การตรวจสอบแนวเสาและผนัง (Verticality Check)

• วางกล้องในแนวฉากกับผนังหรือเสา

• เล็งเป้าหมายที่ฐานและยอดของเสา/ผนัง

• ตรวจสอบว่าผนังหรือเสา ตั้งตรงไม่เอน ตามมาตรฐาน เช่น ไม่เกิน ±10 มม. ต่อ 3 เมตรความสูง

3. การควบคุมระดับพื้น (Leveling)

• ใช้กล้องวัดมุมร่วมกับกล้องระดับ หรือวัดมุมดิ่ง

• ช่วยตั้งตำแหน่งพื้นแต่ละชั้นให้ได้ความสูงตามแบบ เช่น Floor-to-Floor 3.00 เมตร

4. การควบคุมงานก่อสร้างแนวเสาเหล็กหรือโครงสร้างเหล็ก

• วัดองศาแนวตั้ง-แนวราบ เพื่อวางตำแหน่งเสาเหล็กให้ถูกต้อง

• ตรวจสอบการเบี่ยงเบนจากแบบ

• ใช้ร่วมกับปริซึมสะท้อนหรือเป้าวัดได้

5. การตรวจสอบโครงสร้างหลังคา / งานคานสูง

• ตรวจสอบแนวเสา Roof Truss หรือคานเหล็กที่อยู่สูง

• เล็งกล้องขึ้นไปวัดแนวทิศทางและมุมเอียงของโครงสร้างบน

 ตัวอย่างขั้นตอนใช้งานกล้องวัดมุมในไซต์งาน

1. ตั้งกล้องวัดมุมบนหมุดควบคุมที่ระบุในแผนผัง (เช่น จุด A)

2. กำหนดแนวหลักทิศเหนือ-ใต้ หรือแนวเสาอาคาร

3. หมุนกล้อง 90° เพื่อหาทิศตะวันออก-ตก (ทำมุมฉาก)

4. ใช้เทปวัดหรือ EDM วัดระยะไปยังตำแหน่งเสา, ผนัง, หรือมุมอาคาร

5. ปักหมุดหรือทำเครื่องหมายตำแหน่งจริง

6. ตรวจสอบซ้ำหลังการตั้งแบบ/ตั้งเสา เพื่อความแม่นยำ

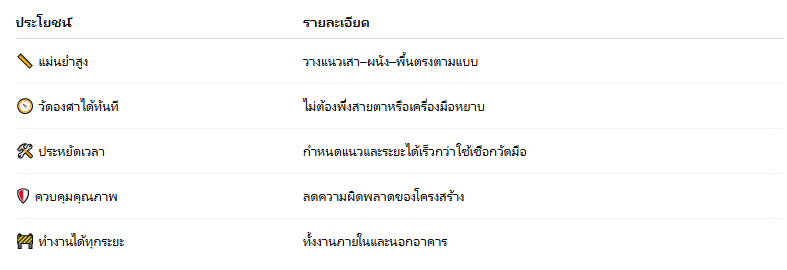

 ประโยชน์ของการใช้กล้องวัดมุมในงานอาคาร

 ข้อควรระวัง

   กล้องวัดมุม เป็นเครื่องมือสำคัญในการวางแนว, ตั้งเสา, ตรวจสอบแนวตรง, และควบคุมระดับของอาคาร ใช้งานได้ตั้งแต่ฐานรากจนถึงยอดอาคารเพิ่มความแม่นยำของงานโครงสร้าง และลดโอกาสเกิดข้อผิดพลาดหน้างาน
